PLC的软件编程语言与一般计算机语言相比，有着非常明显的特点，它既不同于高级语言，也不同于一般的汇编语言，且要满足易于编写和调试的要求。
早期的PLC仅支持梯形图编程语言和指令表编程语言，现根据国际电工委员会制定了五种能支持PLC编程的语言，分别是：梯形图Delete（LD）、指令表Delete（IL）、功能模块图Delete（FBD）、顺序功能流程图Delete（SFC）、结构化文本Delete（ST）等等，今天给大家伙儿一起来分享一些PLC的控制线路和梯形图，这算是比较基础实用的部分，一块儿来看看吧！
起动、自锁和停止控制能使用驱动指令（OUT），也可使用置位指令（SET、RST）来实现。

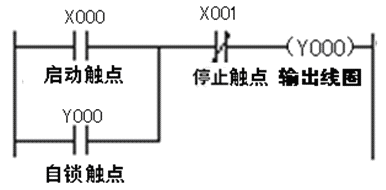

点击起动按钮SB1时，PLC内部梯形图程序中的起动触点X000闭合，输出线端子与COM端子之间内部接通，接触器线圈KM得电，主电路中的KM主触点闭合，电动机得电起动。
点击停止按钮SB2时，PLC内部梯形图程序中的停止触点X001断开，输出线、COM端子之间的内部硬触点断开，接触器线圈KM失电，主电路中的KM主触点断开，电动机失电停转。

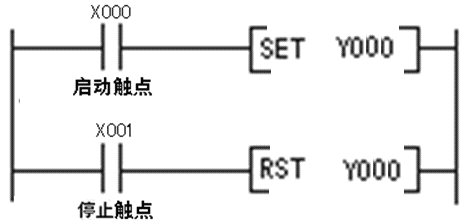

点击起动按钮SB1时，梯形图中的起动触点X000闭合，[SET Y000]指令执行，指令执行结果将输出继电器线，相当于线、COM端子之间的内部硬触点接通，接触器线圈KM得电，主电路中的KM主触点闭合，电动机得电起动。
点击停止按钮SB2时，梯形图程序中的停止触点X001闭合，[RST Y000]指令被执行，指令执行结果将输出线复位，相当于线、COM端子之间的内部硬触点断开，接触器线圈KM失电，主电路中的KM主触点断开，电动机失电停转。

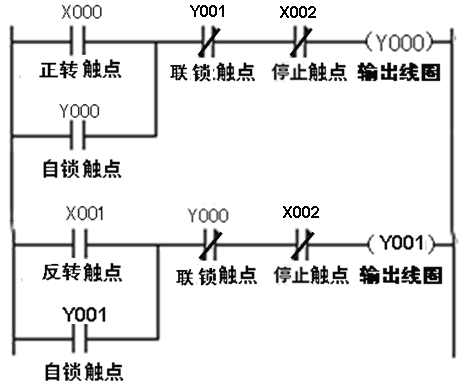

点击正转按钮SB1→梯形图程序中的正转触点X000闭合→线端子与COM端子间的内部硬触点闭合→Y000自锁触点闭合，使线触点断开后仍可得电；Y000联锁触点断开，使线引起）时也无法得电，实现联锁控制；Y0端子与COM端子间的内部硬触点闭合，接触器KM1线圈得电，主电路中的KM1主触点闭合，电动机得电正转。
2)、反转联锁控制点击反转按钮SB2→梯形图程序中的反转触点X001闭合→线端子与COM端子间的内部硬触点闭合→Y001自锁触点闭合，使线触点断开后继续得电；Y001联锁触点断开，使线引起）时也无法得电，实现联锁控制；Y1端子与COM端子间的内部硬触点闭合，接触器KM2线圈得电，主电路中的KM2主触点闭合，电动机得电反转。
3)、停转控制点击停止按钮SB3→梯形图程序中的两个停止触点X002均断开→线线圈均失电→主电路中的KM1、KM2主触点均断开，电动机失电停转。

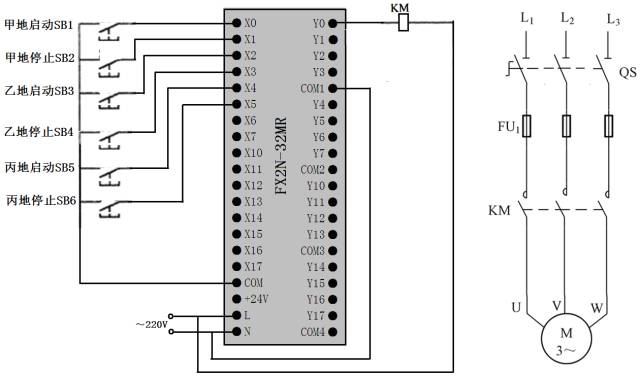

甲地起动控制。在甲地点击起动按钮SB1时→X000常开触点闭合→线端子内部硬触点闭合→Y000常开自锁触点闭合锁定Y000线端子内部硬触点闭合使接触器线圈KM得电→主电路中的KM主触点闭合，电动机得电运转。
甲地停止控制。在甲地点击停止按钮SB2时→X001常闭触点断开→线端子内部硬触点断开→接触器线圈KM失电→主电路中的KM主触点断开，电动机失电停转。

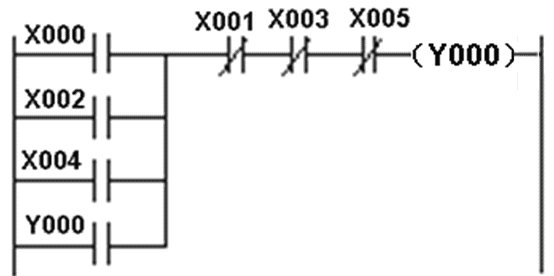

起动控制。在甲、乙、丙三个地点一起点击按钮SB1、SB3、SB5→线端子的内部硬触点闭合→Y000线圈供电锁定，接触器线圈KM得电→主电路中的KM主触点闭合，电动机得电运转。
停止控制。在甲、乙、丙三个地点一起点击SB2、SB4、SB6中的某个停止按钮时→线端子内部硬触点断开→Y000常开自锁触点断开使Y000线端子的内部硬触点断开使接触器线圈KM失电→主电路中的KM主触点断开，电动机失电停转。

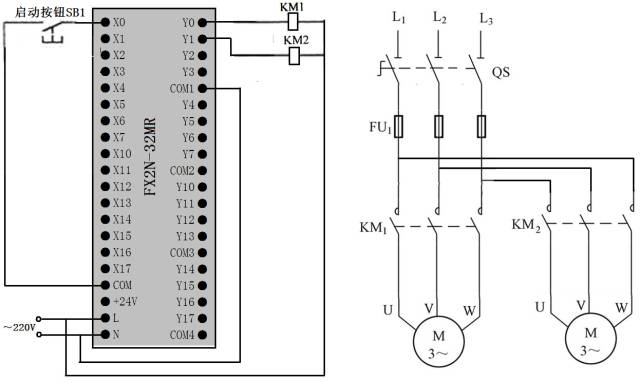

它能实现：按下起动按钮3秒钟后，电动机起动工作，工作5秒钟后自行叫停。

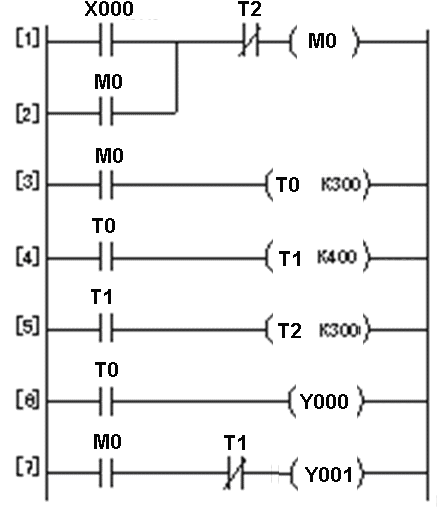

它可以实现：点击起动按钮后电动机B马上运行，30秒钟后电动机A开始工作，70秒后电动机B停转，100秒后电动机A停转。
三菱FX系列PLC的最长定时时间为3276.7s（约54min），使用定时器和计数器能够拉长定时时间。
图中的定时器T0定时单位为0.1s（100ms），它与计数器C0搭配用之后，它的定时时间T＝30000×0.1秒×30000＝90000000秒＝25000小时。若需要重新定时，可以把开关QS2断开，让[2]X000常闭触点闭合，然后“RST C0”指令执行，之后计数器C0进行复位，然后再闭合QS2，就会重新开始250000小时定时。
点击起动按钮SB1→[1]X001常开触点闭合→[SET Y001]指令执行→Y001线线端子内部硬触点闭合→接触器KM线圈得电→KM主触点闭合→电动机得电运转。
点击停止按钮SB2→[2]X002常开触点闭合→[RST Y001]指令执行→Y001线线端子内部硬触点断开→接触器KM线圈失电→KM主触点断开→电动机失电停转。

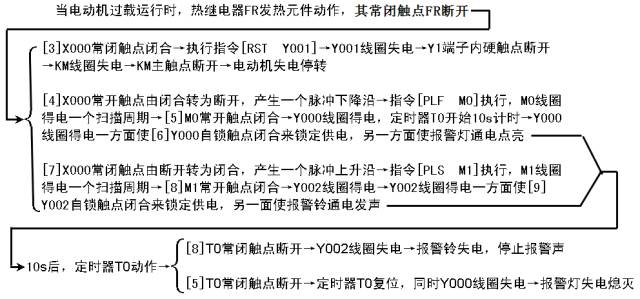

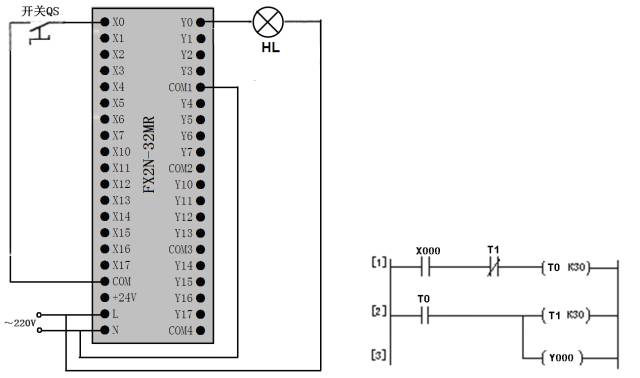

把开关QS闭合→X000常开触点闭合→定时器T0开始3s计时→3s后，定时器T0动作，T0常开触点闭合→定时器T1开始3s计时，与此同时Y000得电，Y0端子内部硬触点闭合，灯HL点亮→3s后，定时器T1动作，T1常闭触点断开→定时器T0复位，T0常开触点断开→Y000线线圈失电使灯HL熄灭；定时器T1复位使T1闭合，因为开关QS依旧是闭合状态，所以X000常开触点也是闭合，定时器T0又开始重新3s计时。

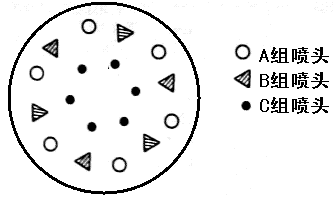

系统要求用两个按钮来控制A、B、C三组喷头工作（经过控制三组喷头的电动机来实现），三组喷头排列如图4-32所示。系统控制要求具体如下：
当按下起动按钮后，A组喷头先喷5s后停止，然后B、C组喷头同时喷，5s后，B组喷头停止、C组喷头继续喷5s再停止，而后A、B组喷头喷7s，C组喷头在这7s的前2s内停止，后5s内喷水，接着A、B、C三组喷头同时停止3s，以后重复前述过程。按下停止按钮后，三组喷头同时停止喷水
